Автомобиль Audi A4 (Ауди А4)

5.1.6 Снятие и установка воздушного фильтра

Снятие и установка воздушного фильтра

Для проведения процедуры на бензиновых двигателях обратитесь к иллюстрациям:

Воздушный фильтр. Бензиновый двигатель 1.6 л ALZ

1 — Фильтроэлемент 2 — Верхняя часть воздушного фильтра 3 — Воздуховод 4 — Уплотнение. При наличии повреждений замените 5 — Измеритель массы воздуха с датчиком температуры всасываемого воздуха. Затяните болты моментом 6Нм 6 — Винт, 2Нм	7 — Теплозащитный экран 8 — Опора 9 — Нижняя часть воздушного фильтра 10 — Винт, 20нм 11 — Воздуховоды к передней панели

Воздушный фильтр. Бензиновый двигатель 2.0 л AWA

1 — Винт-саморез 2 — Воздуховод 3 — Воздуховод. К передней панели 4 — Зажим 5 — Уплотнительное кольцо 6 — Крышка 7 — Измеритель массы воздуха	8 — Соединительный шланг 9 — Винт-саморез 10 — Винт-саморез 11 — Верхняя часть воздушного фильтра 12 — Элемент воздушного фильтра 13 — Нижняя часть воздушного фильтра

Дизельный двигатель 1.9 л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

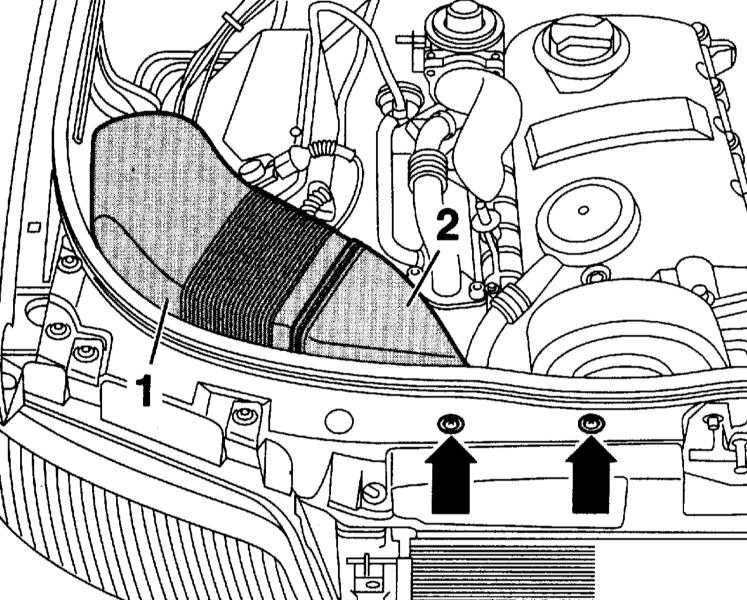

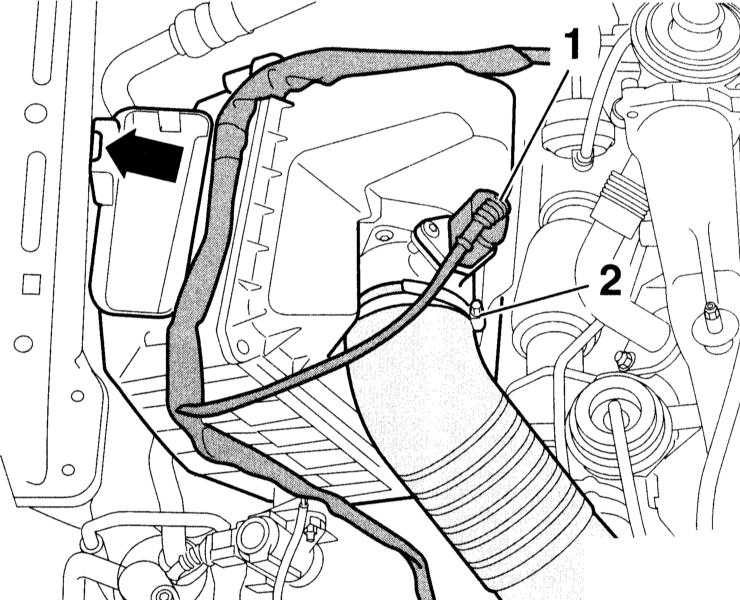

Снимите верхнюю крышку двигателя и находящийся под ним демпфер колебаний, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника. Выверните винты (стрелки на сопроводительной иллюстрации). Выньте воздуховод (1) и (2). Рассоедините разъём (1) измерителя массы воздуха. Отсоедините шланг подачи воздуха (2), предварительно раскрыв хомут. Отведите в сторону жгут проводов у корпуса воздушного фильтра и выньте корпус фильтра (стрелка на сопроводительной иллюстрации).

Установка

Дизельный двигатель 2.5 л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

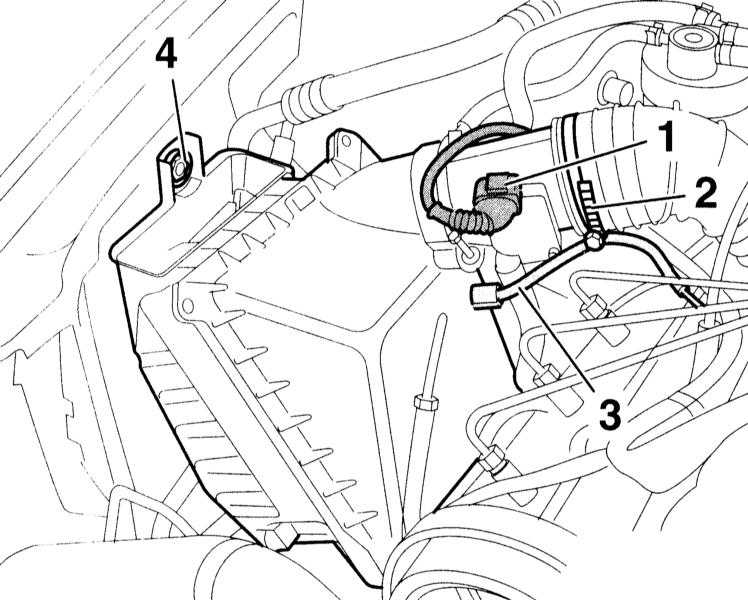

Снимите верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника. Снимите канал всасывания воздуха (1) к воздушному фильтру. Снимите крышку (2) воздушного фильтра. Рассоедините разъём (1). Освободите хомут (2). Отсоедините шланг (3) от корпуса воздушного фильтра. Выверните винт (4) и выньте корпус воздушного фильтра.

Установка
