12.4.35 Снятие и установка жиклёра стеклоомывателя ветрового стекла

Снятие и установка жиклёра стеклоомывателя ветрового стекла

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте капот.
border=

Жиклёры стеклоомывателя установлены с нижней стороны капота.

  1. С помощью пластмассового клина, например, HAZET 1965-20 отведите основание жиклёра от капота.
Снятие и установка жиклёра стеклоомывателя ветрового стекла Audi A4
  1. Снимите водяной шланг с жиклёра.
  1. При необходимости, рассоедините разъём обогрева жиклёра.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию.
  2. При этом водяной шланг должен отчётливо зафиксироваться на жиклёре омывания ветрового стекла.
  3. Закройте капот и проверьте работоспособность жиклёров, при необходимости, отрегулируйте.

Регулировка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Направление струи жиклёров может быть отрегулировано с помощью специального инструмента 3125A или HAZET 4850-1. Для этого вставьте в жиклёр оправку и нанесите на стекло метку.
border=

Не применяйте в качестве оправки иглу, т.к. в этом случае можно повредить водяные каналы жиклёров.

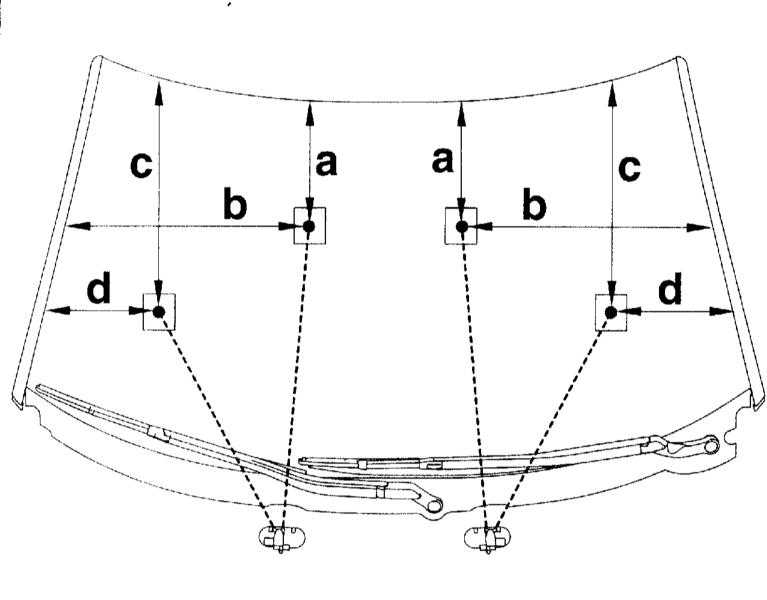

  1. Фломастером пометьте на ветровом стекле 4 точки, в которые должна попасть струя воды.

    а — от 250 до 275 мм (кабриолет: 340 мм)
    b — от 465 до 490 мм (кабриолет: 500 мм)
    c — от 270 до 415 мм (кабриолет: 450 мм)
    d — от 140 до 225 мм (кабриолет: 280 мм)

Снятие и установка жиклёра стеклоомывателя ветрового стекла Audi A4
border=

Приведённые регулировочные размеры установлены от наружной кромки стекла и представляют упреждающие значения для движущегося автомобиля, т.е. в неподвижном состоянии жиклёры дают струю несколько смещённую наверх.

  1. Если струя не регулируется или является неравномерной, жиклёр необходимо заменить.
  1. Если необходимо, снимите жиклёр для его очистки и продуйте сжатым воздухом через штуцер для шланга.
border=

Не продувайте жиклёр против направления жидкости.
