12.5.3 Снятие и установка центральной консоли

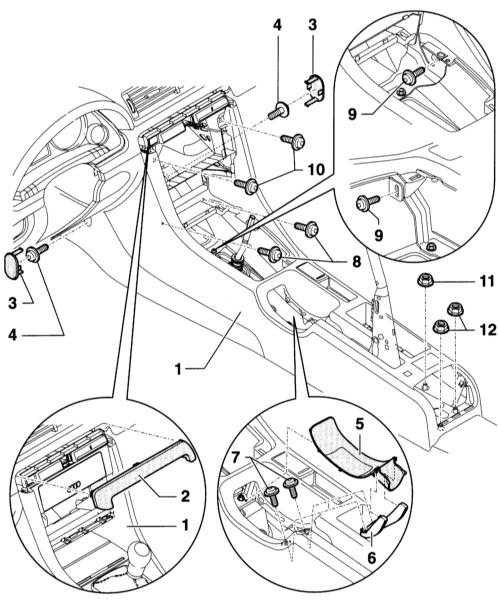

Снятие и установка центральной консоли

1 — Центральная консоль 2 — Накладка переключения 3 — Крышка 4 — Винты 5 — Крышка под рычагом стояночного тормоза 6 — Соединительный элемент	7 — Винты 8 — Винты 9 — Винты 10 — Винты 11 — Гайка, 26Нм 12 — Гайки, 26Нм

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный кабель (-) аккумуляторной батареи. Соблюдайте указания Раздела Замена аккумуляторной батареи. Затяните стояночный тормоз. Снимите облицовку рычага стояночного тормоза, обратитесь к Разделу Снятие и установка облицовки рычага стояночного тормоза. АТ: Переместите селектор назад. Снимите крышку рычага переключения и снимите рычаг. Снимите переднюю и заднюю пепельницу, обратитесь к Разделу Снятие и установка пепельницы. Снимите центральный подлокотник, если он установлен, обратитесь к Разделу Снятие и установка центрального подлокотника. Снимите радиоприёмник, обратитесь к Разделу Снятие и установка радиоприёмника/навигационного прибора/CD-чейнджера. Снимите панель управления отопителем/кондиционером, обратитесь к Разделу Снятие и установка блока управления отопителем/кондиционером. Отсоедините от центральной консоли накладку переключения (2), обратитесь к Разделу Снятие и установка держателя напитков. Выньте из центральной консоли правую и левую крышки (3) и выверните винты крепления в районе расположения ног. Выньте с помощью пластмассового клина крышку (5) из центральной консоли под рычагом стояночного тормоза. В зависимости от модели рассоедините разъём прикуривателя или блока управления навигацией. Выверните 2 винта крепления (7) у соединительного элемента (6) и выньте соединительный элемент. Выверните 2 винта (8) под пепельницей. Выверните 4 винта (9), а также 2 винта (10) крепления центральной консоли (1). Автомобиль с центральным подлокотником: Отверните гайку (11). Отверните 2 гайки (12). Потяните центральную консоль (1)назад и снимите с пола. Центральная консоль отделяется с трудом.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию. При этом гайки (11) и (12) затягиваются моментом 26Нм. Присоедините отрицательный кабель (-) аккумуляторной батареи. Соблюдайте указания Раздела Замена аккумуляторной батареи.
