13.1 Спецификации
Спецификации
Общие параметры
|
Отдельные характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом.
|
Лампы накаливания 12 В
Назначение
|
Цоколь, Тип
|
Мощность, Вт
|
Дальний свет
|
H7
|
55
|
Ближний свет, галоген/ксенон
|
H7/D2S
|
55/35
|
Противотуманные фары
|
Н11
|
55
|
Стояночный свет
|
W
|
5
|
Передние указатели поворотов
|
PY
|
21
|
Боковые повторители указателей поворотов
|
WY
|
5
|
Задние указатели поворотов
|
PY
|
21
|
Габаритные огни
|
Р
|
5
|
Стоп-сигналы
|
Р
|
21
|
Туманные фонари
|
Р
|
21
|
Фонари заднего хода
|
Р
|
21
|
Фонари освещения номерного знака
|
С
|
6
|
Лампа подсветки чтения
|
Р
|
6
|
Потолочный плафон передний
|
С
|
10
|
Плафоны внутреннего освещения/ освещения багажника
|
С
|
6
|
Вещевой ящик/багажник
|
W
|
5
|
Лампы освещения района ног/входа в салон
|
W
|
5
|
Характеристика
|
Значение
|
Н7/Н11
|
Галогенная лампа
|
D2S
|
Ксеноновая лампа высокого напряжения
|
Р
|
Байонетный цоколь
|
W
|
Стеклянный цоколь
|
С
|
Софит
|
Y
|
Цвет оранжевый
|
Электрические предохранители
|
Крышка предохранителей. Левая торцевая сторона панели приборов
|
|
Плата предохранителей в панели приборов
|
Цветные обозначения предохранителей
Цвет
|
Максимальная сила тока, А
|
Светло-коричневый
|
5
|
Красный
|
10
|
Голубой
|
15
|
Жёлтый
|
20
|
Естественный (белый)
|
25
|
Зелёный
|
30
|
Назначение предохранителей
Некоторые из указанных потребителей относятся только к определённым модификациям или входят в заказную комплектацию. При разночтении приоритетное значение имеют данные, приведённые в расположенной на внутренней стороне крышки предохранителей наклейке.
№
|
Потребитель
|
Сила тока, А
|
1
|
Кондиционер
|
10
|
2
|
Фонари освещения пространства для ног
|
5
|
3
|
Обогреваемые жиклёры стеклоомывателя
|
5
|
4
|
Вентилятор системы охлаждения
|
5
|
5
|
Телефон, сенсор уровня двигательного масла, многофункциональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая трансмиссия (кулиса переключения передач)
|
10
|
6
|
Кондиционер (датчик качества воздуха), датчик давления
|
5
|
7
|
Электронная противозаносная система ( ESP ), выключатель сигнала торможения, датчик педали сцепления, датчик угла поворота рулевого колеса
|
10
|
8
|
Телефон
|
5
|
9
|
Усилитель тормозов (вакуумный насос)
|
15
|
10
|
Автоматический регулятор угла наклона фар
|
10
|
11
|
Отсутствует
|
|
12
|
Диагностическая розетка
|
10
|
13
|
Модуль рулевой колонки
|
10
|
14
|
Фонари сигнала тормоза
|
10
|
15
|
Приборная доска, система навигации
|
10
|
16
|
Устройство для открывания гаражных ворот
|
5
|
17
|
Помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах
|
10
|
18
|
Отсутствует
|
|
19
|
Противотуманные фары, задние туманные фонари
|
15
|
20
|
Ближней свет правой фары, регулятор угла наклона фар
|
15
|
21
|
Ближней свет левой фары, регулятор угла наклона фар
|
15
|
22
|
Дверь водителя
|
15
|
23
|
Дверь переднего пассажира
|
15
|
24
|
Электрооборудование комфорта с единым управлением
|
20
|
25
|
Вентилятор отопителя
|
30
|
26
|
Обогрев заднего стекла
|
30
|
27
|
Розетка прицепа (блок управления)
|
30
|
28
|
Топливный насос, дополнительный насос дизельного двигателя
|
20
|
29
|
Управление двигателем
|
20
|
30
|
Подъёмно-сдвижная панель крыши
|
20
|
31
|
Фары заднего хода, автоматическая трансмиссия, диагностическая розетка, автоматически затемняемое внутреннее зеркало
|
15
|
32
|
Управление двигателем
|
20
|
33
|
Прикуриватель
|
15
|
34
|
Управление двигателем
|
15
|
35
|
Розетка в багажнике
|
30
|
36
|
Стеклоочиститель
|
30
|
37
|
Насос стекло- и фароомывателя
|
25
|
38
|
Электрооборудование комфорта с единым управлением, отпирание багажника
|
15
|
39
|
Радиосистема
|
20
|
40
|
Звуковой сигнал
|
25
|
41
|
Отсутствует
|
|
42
|
Электронная противозаносная система ( ESP )
|
|
43
|
Управление двигателем
|
15
|
44
|
Обогрев сидений
|
30
|
Стеклоподъёмники и сиденья с электроприводом контролируются автоматами
защиты от перегрузки электрических цепей. После устранения перегрузки
(например, в случае примерзания стёкол) они вновь включаются автоматически через
несколько секунд.
Реле

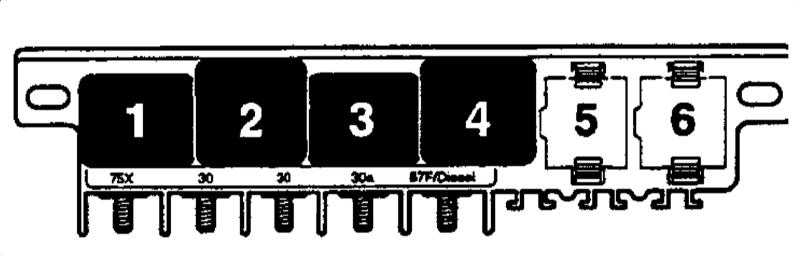

Центральные микрореле
|
1 — Реле клаксона
2 — Реле уменьшения нагрузки
|
4 — Реле топливного насоса
5, 6 — Реле интервального режима работы стеклоочистителей/омывателя
|
8-местный блок реле
|
2 — Реле управления второй скоростью вентилятора охладителя
3 — Реле управления вентилятором охладителя (1-я скорость)/управление насососм ОЖ
4 — Беле блока управления стеклоподъёмниками/верхним люком/реле ABS (с ESP)
5 — Блок управления предупредительными сигналами открытых дверей
7 — Магнитола/CD-ченджер/Реле насоса ABS
F2 — Электрика пассажирского сиденья
|
F3 — Электрика водительского сиденья
F5 — Разъем дополнительного питания
F6 — Защита цепи передних электростеклоподъемников
F7 — Защита цепи задних электростеклоподъемников
F8, F9, F11 — Реле и блок управления вентилятора радиатора
F10 — ABS
|

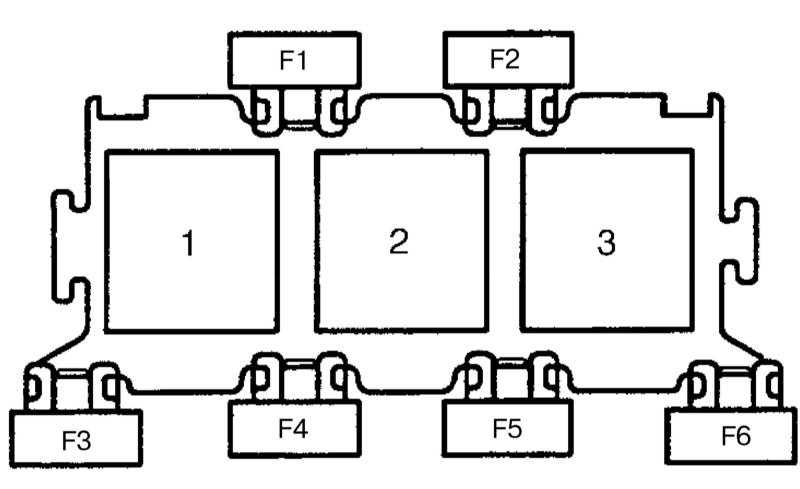

3-местный блок реле
|
1 — Реле 2 подогрева ОЖ (дизель)
2 — Реле дополнительной подачи воздуха/Реле 1 подогрева ОЖ (дизель)
3 — Реле питания ECM
F1 —
|
F2 — ЕСМ
F4 — Нагреватель 2 ОЖ (1.9 TDI)/Насос вторичного воздуха/свечи накаливания (2.5 TDI)
F5 — Нагреватель 1 ОЖ (1.9 TDI)
F6 — Свечи накаливания (дизель)
|

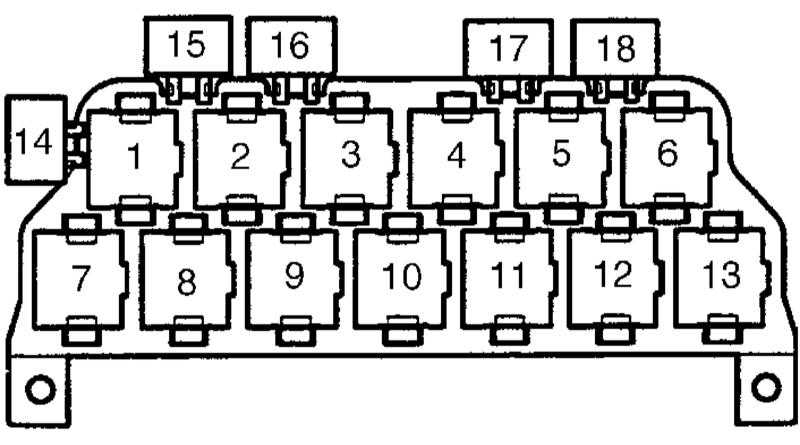

13-местный блок реле
|
3 — Реле муфты К/В
4,5 — Блок управления задними фонарями
6 — Реле подсветки рычага селектора
7 — Реле туманных фар
|
8 — Реле включения DRL
9 — Реле ходовых огней
13 — Реле положения Park/Neutral
|

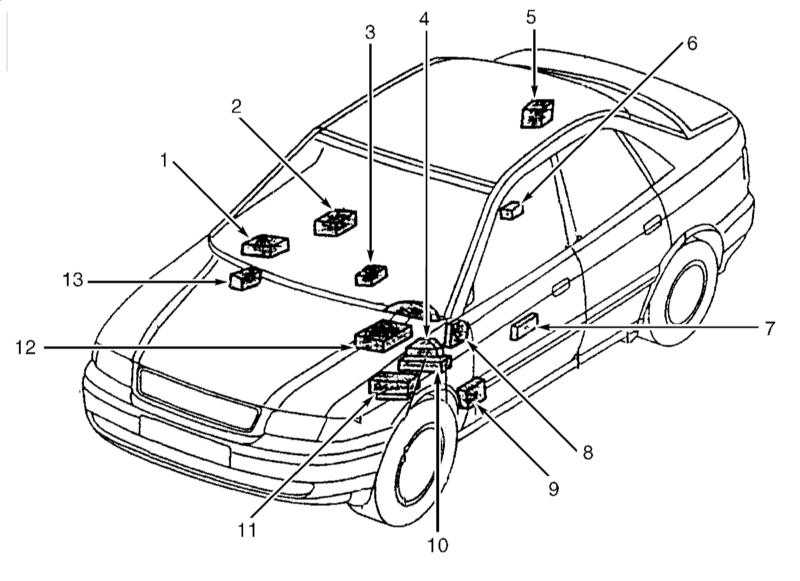

Расположение основных электрических элементов в кузове
|
1 — Блок управления темпостатом
2 — TCM
3 — Блок управления подушками безопасности
4 — 13-проходный блок реле
5 — Блок управления противоугонной системой/внутренним освещением/единым замком
6 — Блок управления датчиком ультразвука
|
8 — Панель предохранителей
9 — Левый соединительный блок
10 — Центральные микрореле
11 — 8-проходный блок реле
12 — ECM
13 — Правый соединительный блок
|
Усилия затягивания резьбовых соединений, Нм
Моменты затяжки крепежа приведены также в тексте Главы и на некоторых иллюстрациях*.
*Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному соблюдению; не выделенные жирным шрифтом усилия приведены лишь ориентировочно.
|
