13.12 Снятие и установка фар

Снятие и установка фар

Фара с ксеноновой лампой

Указание: Конструкция фары с галогеновой лампой соответствует конструкции фары с ксеноновой лампой. В фаре с галогеновой лампой отсутствует только блок зажигания (2). Лампа накаливания ближнего света (8), а также электродвигатель регулировки дальности света (11) выполнены иначе.
1 — Винт
2 — Блок зажигания ксеноновой лампы
3 — Рамка фары
4 — Корпус фары
5 — Два элемента вентиляции
6 — Лампа ближнего света
7 — Крышка, обратная сторона ближнего света

8 — Ксеноновая лампа ближнего света
9 — Крышка, обратная сторона дальнего света
10 — Лампа накаливания дальнего света
11 — Электродвигатель регулировки дальности света
12 — Лампа накаливания стояночного света
13 — Уплотнительное кольцо
14 — Винт, 6Нм
15 — Упорный винт, для установки фары должен прилегать к передней панели

Снятие

Соблюдайте осторожность при замене ксеноновых ламп в фарах. Опасность травмирования вследствие высокого напряжения! На всякий случай выключите фару и отсоедините аккумуляторную батарею. После этого кратковременно включите и выключите выключатель фары, чтобы снять остаточное напряжение. Из соображений безопасности носите обувь с резиновыми подошвами.

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Выньте верхнюю левую или правую крышку двигателя, если она установлена.

Правая фара: Отсоедините воздуховод между передней панелью и воздушным фильтром, обратитесь к Разделу Установка передней панели в положение для технического обслуживания.

Район под фарой для защиты от повреждений лакокрасочного покрытия защитите клейкой лентой.

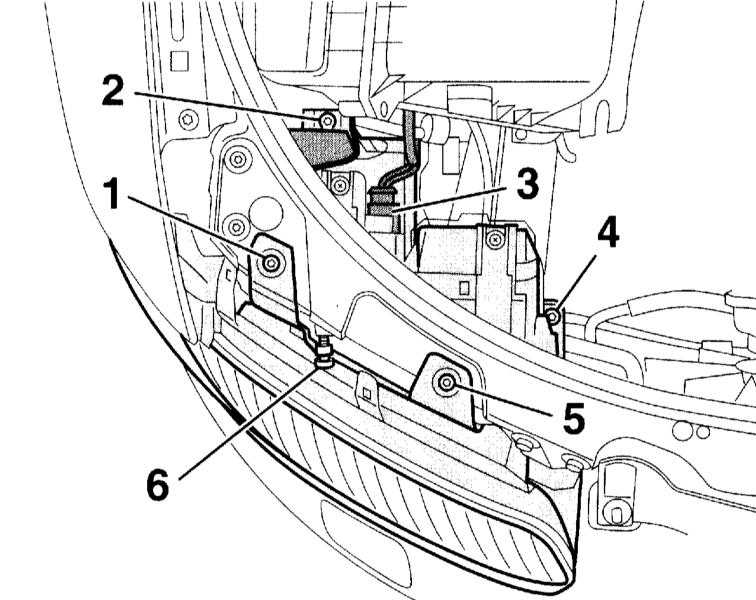

Выверните винты (1) и (5).

Отверните винты (2) и (4) на несколько оборотов, не выворачивая их. (6) – упорный винт.

Отсоедините кабель и рассоедините разъём (3).

Выньте фару вперед.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Вставьте фару до упора. При этом следите за тем, чтобы были установлены на место два вентиляционных элемента (5) справа и слева с нижней стороны фары, обратитесь к иллюстрации Фара с ксеноновой лампой.
Если необходимо, выставьте фару с упорным винтом (6) так, чтобы сохранялся равномерный зазор по отношению к прилегающим деталям кузова. При этом особенно следите за участком прилегания к крылу.
Затяните винты (1, 2, 4 и 5).
Дальнейшая установка выполняется в последовательности, обратной снятию.
Отрегулируйте положение фар как можно скорее на СТО.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

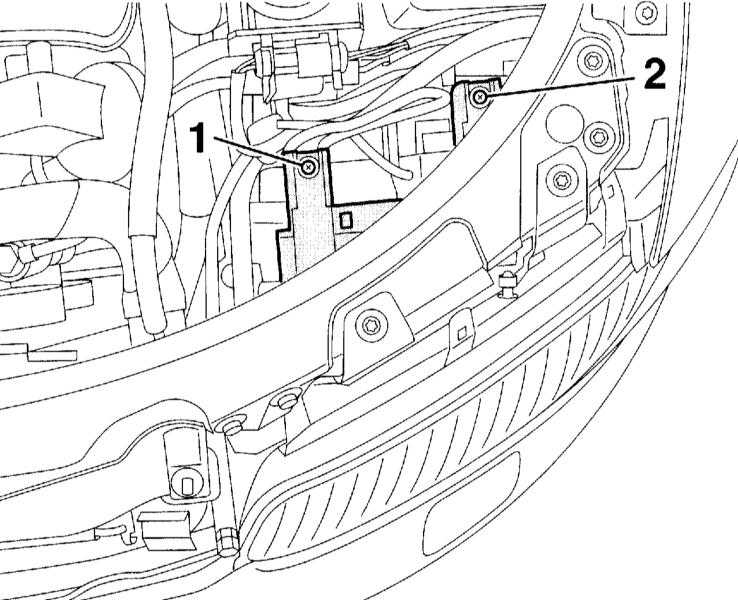

Положение по высоте регулируется винтами (1 и 2), положение по горизонту винтом (2).

Правильное положение фар может быть отрегулировано только с применением специальных приборов на СТО.

Противотуманные фары

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите решётку впуска воздуха с бампера, обратитесь к Разделу Снятие и установка переднего бампера.
Выверните винты (стрелки на сопроводительной иллюстрации), отсоедините фару у внутренней стороны бампера и выньте её.
Рассоедините разъём (1) фары.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию. При этом следите за тем, чтобы направляющие штифты вошли в отверстия.

Замена ламп накаливания

ПОРЯДОК ВЫПОЛНЕНИЯ

Поверните лампу с патроном (2) против часовой стрелки (стрелка) и выньте из корпуса фары.
