13.29 Снятие и установка антенн

Снятие и установка антенн

Седан

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.

  1. Снимите замыкающую планку крыши, обратитесь к Разделу Снятие и установка облицовки передней двери.
  1. Отсоедините стопорные зажимы (стрелки на сопроводительной иллюстрации) и снимите антенну (1) с крыши.
Снятие и установка антенн Audi A4
  1. Рассоедините разъём (2) антенны.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию.

Универсал

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.

  1. Снимите плафон грузового отсека, обратитесь к Разделу Снятие и установка плафонов внутреннего освещения.
  1. Снимите замыкающую планку крыши, обратитесь к Разделу Снятие и установка облицовок (Универсал).
  1. Рассоедините разъёмы (2) и (3).

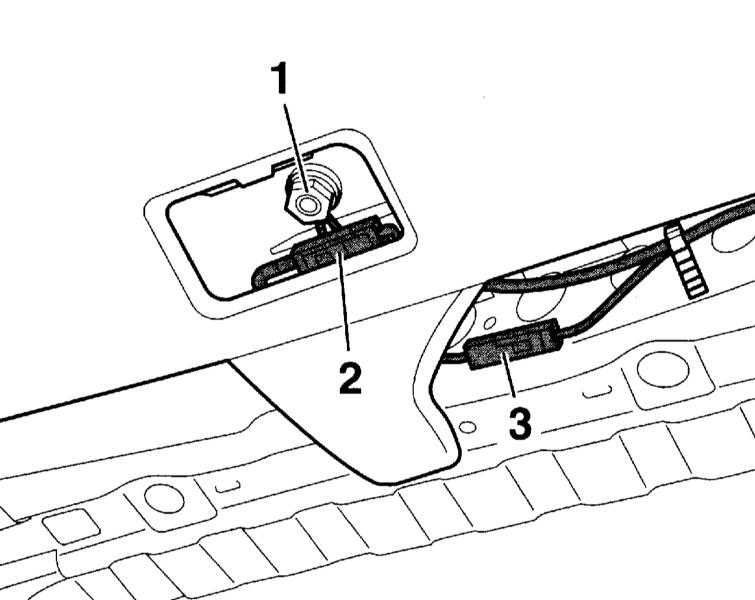

Снятие и установка антенн Audi A4
  1. Отверните гайку (1) и снимите антенну с крыши.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Дальнейшая установка выполняется в последовательности, обратной снятию. При этом проведите антенный провод через паз в шайбе гайки (1). Состыкуйте разъёмы в соответствии с имеющимися на них метками.

Антенна радиочасов

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите задний бампер, обратитесь к Разделу Снятие и установка облицовок (Универсал).
  1. Отсоедините антенный кабель (3) от антенны (2).
Снятие и установка антенн Audi A4
  1. Выверните винты (1) и снимите антенну с держателя бампера.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию.
