4.2.2 Снятие и установка воздушных сопел

Снятие и установка воздушных сопел

Воздушные каналы, сопла и дефлекторы

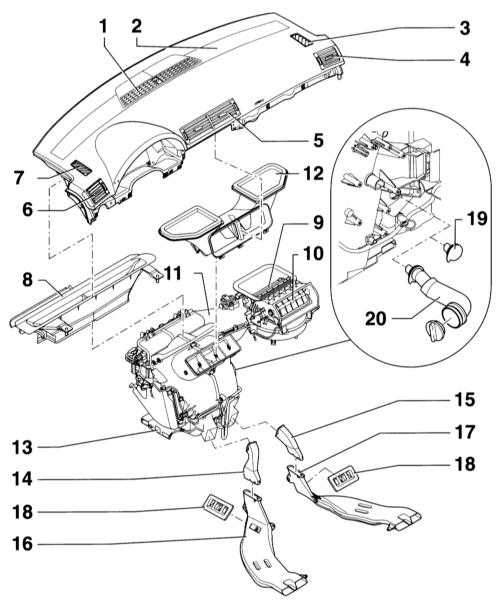

1 — Сопло обогрева ветрового стекла 2 — Панель приборов 3 — Сопло обогрева бокового стекла переднего пассажира 4 — Воздушное сопло со стороны переднего пассажира 5 — Воздушное сопло центральное 6 — Воздушное сопло со стороны водителя 7 — Сопло обогрева бокового стекла со стороны водителя 8 — Промежуточный элемент/канал обогрева стекол 9 — Всасывание свежего воздуха через фильтры грубой и тонкой очистки, установленный в водосборном отсеке 10 — Всасывание циркуляционного воздуха под вещевым ящиком из района расположения ног переднего пассажира 11 — Кондиционер

12 — Центральный воздухопровод 13 — Переднее сопло района расположения 14 — Промежуточный элемент воздуховода 15 — Промежуточный элемент воздуховода 16 — Воздуховод заднего сопла района расположения ног, сторона водителя 17 — Воздуховод заднего сопла района расположения ног, сторона переднего пассажира 18 — Накладка с отверстиями 19 — Пробка. Только для автомобилей без холодильника вещевого ящика 20 — Воздуховод вещевого ящика. Только для автомобилей с холодильником вещевого ящика Указание: Вентиляция салона происходит посредством двух вентиляционных рамок, расположенных в багажнике слева и справа в районе бампера .

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

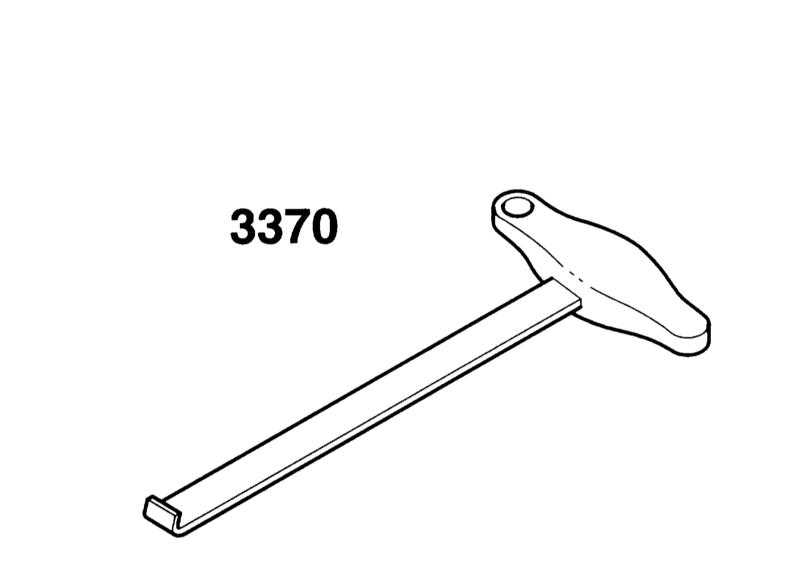

Для снятия воздушных сопел необходим вытяжной крюк, например, 3370 или HAZET 2520-1. Зацепите крюк сзади за корпус, чтобы не повредить воздушное сопло.

Центральное воздушное сопло

ПОРЯДОК ВЫПОЛНЕНИЯ

Вставьте вытяжной крюк AUDI 3370 в центральное воздушное сопло и осторожно вытяните сопло попеременнослева и справа назад из панели приборов.

Боковое воздушное сопло

ПОРЯДОК ВЫПОЛНЕНИЯ

Вставьте вытяжной крюк AUDI 3370 в боковое воздушное сопло и осторожно вытяните его назад из панели приборов.

Установка
