4.2.4 Снятие и установка блока управления отопителем/кондиционером

Снятие и установка блока управления отопителем/кондиционером

border=

Если устанавливается новый блок управления, необходимо обратить внимание на точное соответствие его модели автомобиля (каталог запасных частей). Если устанавливается новый блок управления, необходимо на СТО произвести основную настройку с помощью диагностического прибора.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Радиоприёмник/навигационный прибор с большим полем органов управления: Снимите радиоприёмник/навигационный прибор, обратитесь к Разделу Снятие и установка радиоприёмника/навигационного прибора/CD-чейнджера.

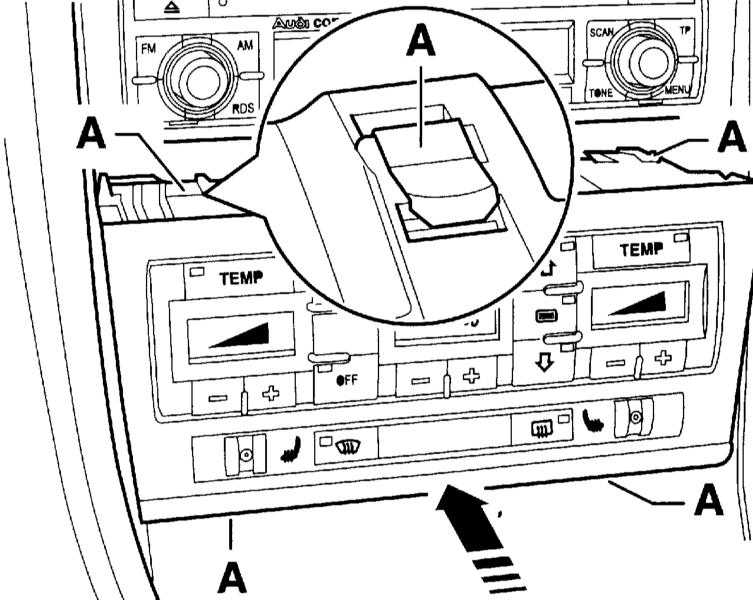

  1. Возьмите снизу за блок управления отопителем (стрелка на сопроводительной иллюстрации), освободите его из четырёх держателей (А) и выдавите из центральной консоли.
Снятие и установка блока управления отопителем/кондиционером Audi A4
  1. Освободите штекер с обратной стороны блока управления отопителем и выньте его.

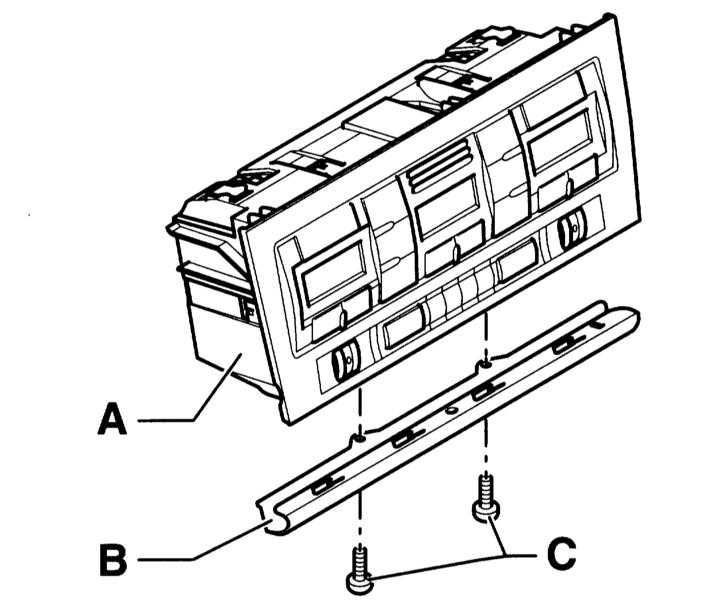

  1. Выверните винты крепления (С), сдвиньте накладку (В) вправо и снимите блок управления (А).
Снятие и установка блока управления отопителем/кондиционером Audi A4

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию.
