5.4.5 Снятие и установка каталитического преобразователя и лямбда-зондов

Снятие и установка каталитического преобразователя и лямбда-зондов

Двигатель 2.0 л ALT

Лямбда-зонды расположены перед и после каталитического преобразователя. Для снятия лямбда-зондов снимать каталитический преобразователь не требуется.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку двигателя в двигательном отсеке, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.
  2. Снимите расширительный бачок охлаждающей жидкости.
  3. Рассоедините разъём указателя температуры охлаждающей жидкости. Отсоедините расширительный бачок и отведите его в сторону. Шланги охлаждающей жидкости не отсоединяйте.
  1. Отсоедините AKF-клапан (1). Выверните винты (стрелки на сопроводительной иллюстрации) и выньте шланг для всасывания воздуха.
Снятие и установка каталитического преобразователя и лямбда-зондов Audi A4
  1. Отсоедините шланг для всасывания воздуха (1) от шланга (2). Снимите шланг с нижней стороны патрубка всасывания воздуха.
Снятие и установка каталитического преобразователя и лямбда-зондов Audi A4
  1. Снимите корпус воздушного фильтра, обратитесь к Разделу Снятие и установка воздушного фильтра.

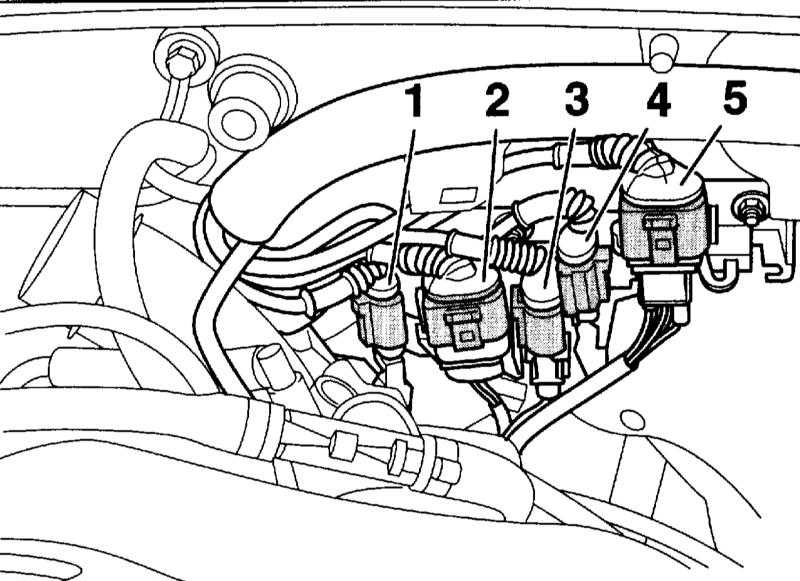

  1. Рассоедините разъём (2) лямбда-зонда 2, расположенного после каталитического преобразователя.
Снятие и установка каталитического преобразователя и лямбда-зондов Audi A4
  1. Рассоедините разъём (5) лямбда-зонда 1, расположенного перед каталитическим преобразователем. (1) – датчик детонации, (3) – датчик числа оборотов двигателя, (4) – датчик детонации 2.

Замена лямбда-зондов

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните лямбда-зонды.
  2. Смажьте резьбу лямбда-зондов высокотемпературной пастой G 05212A3. Паста не должна попадать на шлиц корпуса.
  3. Закрепите лямбда-зонды моментом 55Нм.
  4. Если заменялись только лямбда-зонды: Состыкуйте разъёмы (2) и (5) лямбда-зондов.

Дальнейшее снятие каталитического преобразователя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Разъедините болтовое соединение каталитический преобразователь/выпускной коллектор (стрелки на сопроводительной иллюстрации).
Снятие и установка каталитического преобразователя и лямбда-зондов Audi A4
border=

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.

  1. Поднимите и установите автомобиль на подставки.
  1. У автомобилей со стояночным/дополнительным отоплением: Выверните болты (стрелки на сопроводительной иллюстрации) крепления выхлопной трубы стояночного/дополнительного отопления к нижней крышке двигательного отсека.
Снятие и установка каталитического преобразователя и лямбда-зондов Audi A4
  1. Снимите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.
  2. Отсоедините крышку над правым приводным валом.

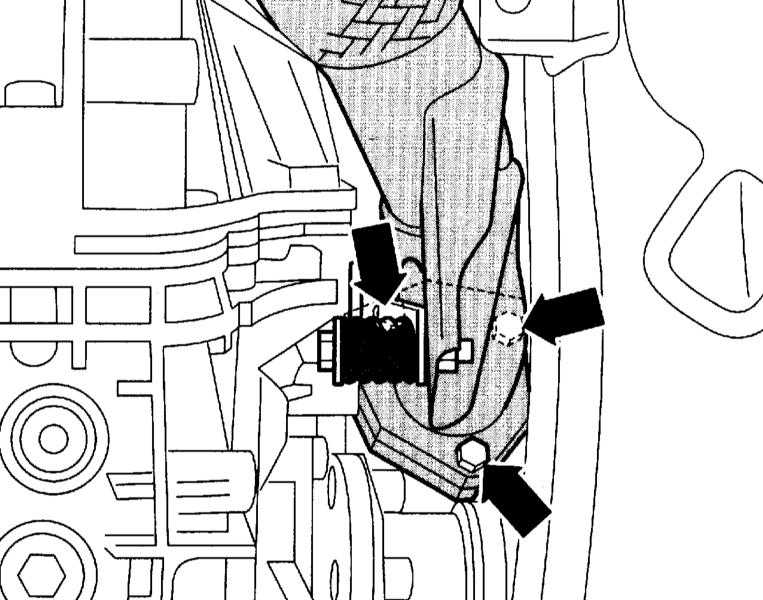

  1. Отверните болты крепления и отсоедините каталитический преобразователь от предварительной трубы (стрелки). Выньте каталитический преобразователь наверх
Снятие и установка каталитического преобразователя и лямбда-зондов Audi A4
border=

Защищайте каталитический преобразователь от ударов.
