4.1.7 Снятие и установка радиатора

Снятие и установка радиатора

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Слейте охлаждающую жидкость, обратитесь к Разделу Замена охлаждающей жидкости.
  2. Снимите передний бампер, обратитесь к Разделу Снятие и установка переднего бампера.
  1. Дизельный двигатель 1.9 л: Снимите воздуховод перед охладителем наддуваемого воздуха.
Снятие и установка радиатора Audi A4

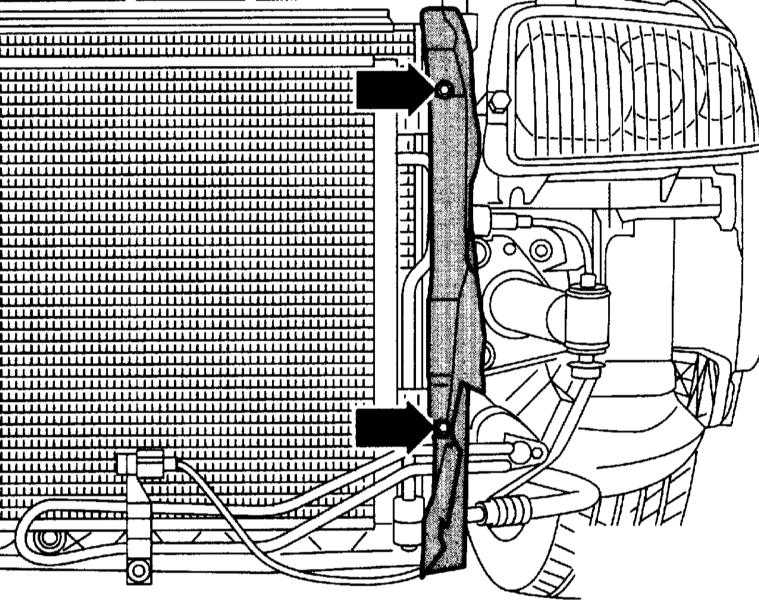

  1. Отсоедините воздуховоды слева и справа от радиатора (стрелки на сопроводительной иллюстрации).
Снятие и установка радиатора Audi A4
  1. Рассоедините разъём (1) реле давления кондиционера.
Снятие и установка радиатора Audi A4
  1. Рассоедините разъём (2) датчика наружной температуры. (3) - болты крепления конденсатора.
  2. Отведите в сторону два электрических провода.
  1. Двигатели 2.0, 3.0 л (ALT, AWA, ASN): Отсоедините змеевик гидравлической жидкости гидроусилителя (3) и (4). (1) – штекер датчика низкого давления; (2) – штекер датчика наружной температуры.
Снятие и установка радиатора Audi A4
border=

Не вскрывайте контур охлаждения кондиционера. Опасность несчастного случая!

  1. Отсоедините конденсатор от радиатора (стрелки).
border=

Для исключения повреждений конденсатора, а также шлангов/трубопроводов охлаждающей жидкости следите за тем, чтобы провода и шланги не скручивались, не сминались и не сгибались.

  1. Наклоните осторожно конденсатор вниз и положите его.
  2. Двигатели 2.4, 3.0 л: снимите левую верхнюю крышку двигателя.
  1. Отсоедините шланг от радиатора, для чего снимите стопорную скобу у присоединительного фланца (стрелка на сопроводительной иллюстрации).
Снятие и установка радиатора Audi A4
  1. Модели с АТ: Отсоедините внизу и вверху от радиатора трубопроводы жидкости для АТ и закройте их.

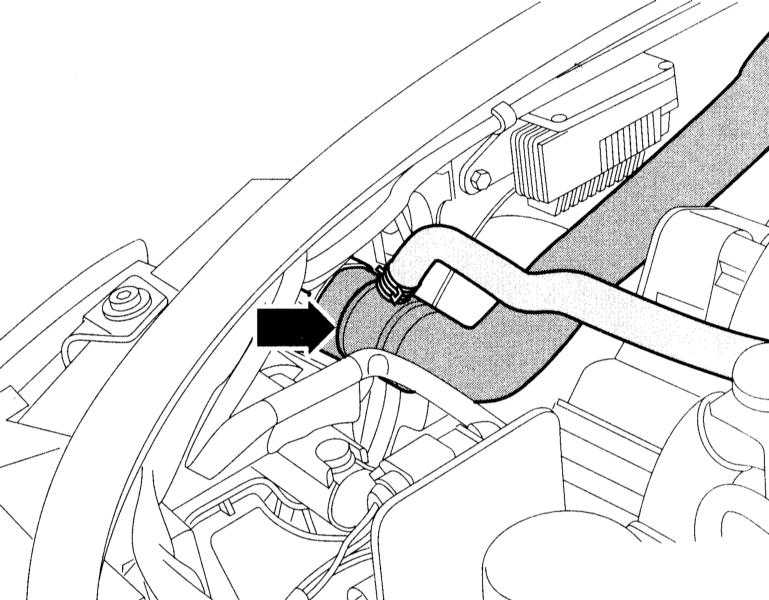

  1. Отсоедините шланг охлаждающей жидкости вверху радиатора, для чего освободите стопорную скобу у присоединительного фланца (стрелка на сопроводительной иллюстрации).
Снятие и установка радиатора Audi A4
  1. Освободите верхние зажимы радиатора и выньте наверх.
Снятие и установка радиатора Audi A4
  1. Наклоните радиатор вперед и выньте из резиновых опор в сборе с кольцом вентилятора и вентилятором.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Замените изношенные резиновые опоры на держателях радиатора.
  2. Установка выполняется в последовательности, обратной снятию.
border=

Если радиатор заменялся, необходимо заменить весь объём охлаждающей жидкости.
