Автомобиль Audi A4 (Ауди А4)

4.1.8 Снятие и установка вентилятора радиатора

Снятие и установка вентилятора радиатора

Бензиновые двигатели 1.6, 1.8 л

Снятие

Уплотнения и уплотнительные кольца обязательно заменяются.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите передний бампер, обратитесь к Разделу Снятие и установка переднего бампера. Установите переднюю панель в положение для проведения техобслуживания, обратитесь к Разделу Установка передней панели в положение для технического обслуживания. Снимите радиатор, обратитесь к соответствующему Разделу. Рассоедините разъёмы (1) и (2). Отведите в сторону электрические провода электродвигателя вентилятора. Отсоедините вентилятор радиатора от кожуха (стрелки на сопроводительной иллюстрации).

Установка

Дизельный двигатель 1.9 л

Здесь описывается только снятие дополнительного электровентилятора. Снятие вентилятора с вязкостной муфтой дизельного двигателя 1.9 л описывается в Разделе Снятие и установка зубчатого ремня, двигатели 1.9 л (AVB, AWX, AVF).

Все кабельные хомуты, которые были сняты или разрезаны, при установке должны быть поставлены на свои места.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

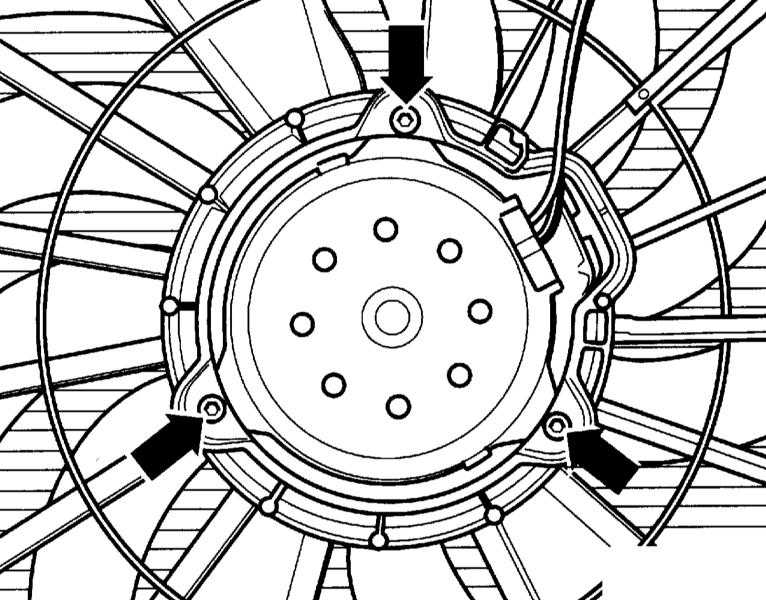

Установите переднюю панель в положение для проведения техобслуживания, обратитесь к Разделу Установка передней панели в положение для технического обслуживания. Модели с АТ: Отсоедините шланги жидкости для АТ вверху и внизу радиатора. Слейте жидкость в ёмкость и привяжите отсоединённые шланги к продольной балке для предотвращения дальнейшего вытекания жидкости. Закройте шланги, чтобы в них не попала грязь. Рассоедините разъём (3) к дополнительному вентилятору. Отсоедините блок управления дополнительного вентилятора (2). Рассоедините разъём (1) выключателя клапанного замка. Отведите в сторону электрические провода.   Отсоедините кожух вентилятора (стрелки на сопроводительной иллюстрации) и выньте её. Отсоедините электродвигатель вентилятора у кожуха (стрелки на иллюстрации).

Установка
